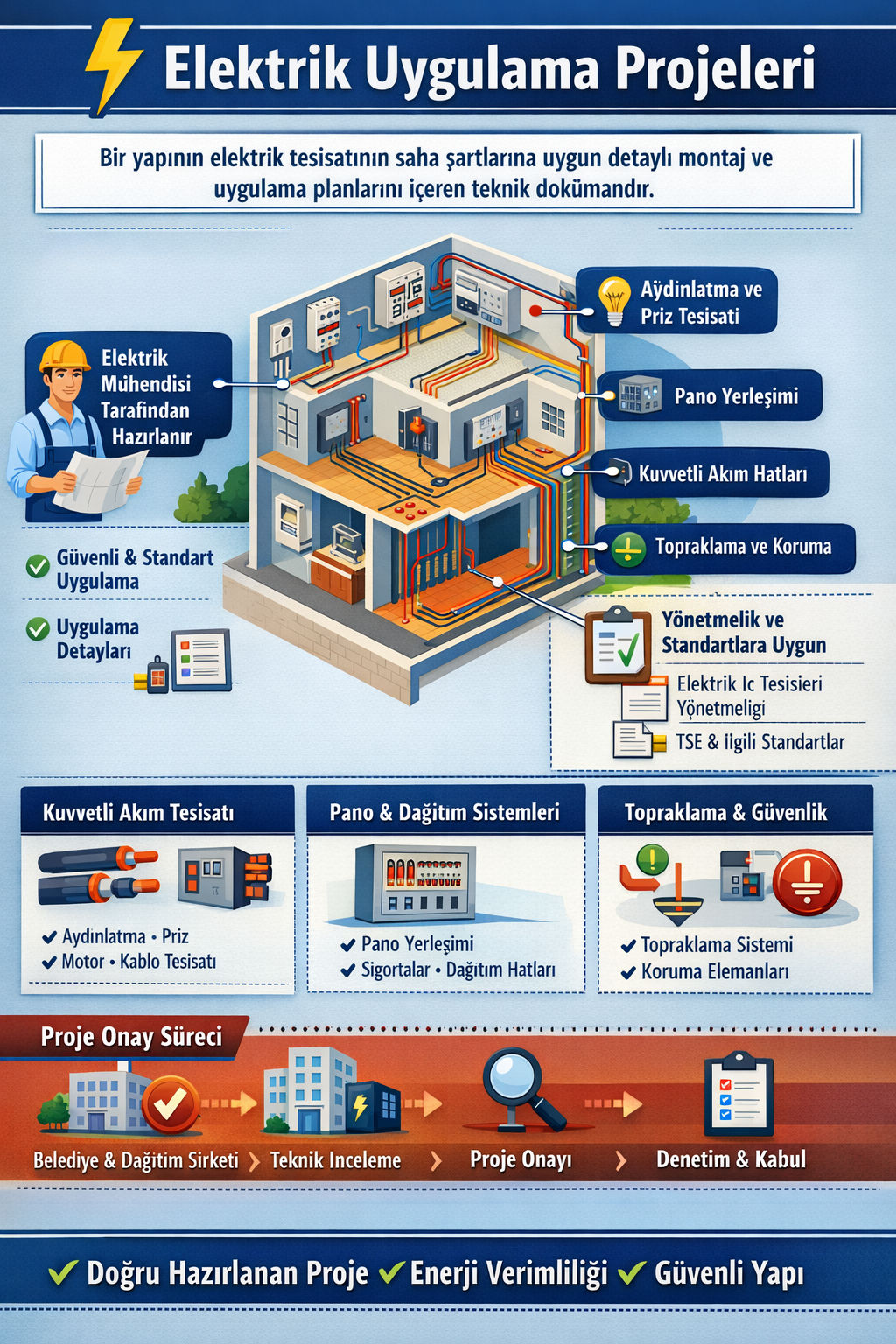

Elektrik Uygulama Projeleri

Elektrik tesisatının uygulama detaylarını gösteren teknik belgedir. Güvenli ve standartlara uygun tesisat kurulumu için hazırlanır.

Ruhsat projesi onay için hazırlanırken, uygulama projesi sahada montaj için detayları içerir. Uygulama projesi daha detaylı çizimler ve teknik hesaplamalar barındırır.

Tek hat şeması, pano yerleşim planı, aydınlatma ve priz planları, topraklama tesisatı, kablo güzergahı gibi zorunlu çizimleri içerir. Her çizimde ölçek ve detay bilgileri bulunur.

Kuvvetli akım tesisatı projesi, asansör, klima, motor gibi yüksek güçlü cihazların bağlantılarını gösterir. Kablo kesiti, koruma elemanları ve dağıtım şeması detayları içerir.

Aydınlatma seviyesi hesapları, armatür yerleşim planı, anahtar konumları ve aydınlatma kontrol sistemlerini içerir. Enerji verimliliği ve görsel konfor kriterleri dikkate alınır.

Priz yerleşim planı, gruplandırma, hat dağılımı ve yük hesaplamalarını içerir. Cihaz güçlerine göre hat kapasiteleri belirlenir ve dengeli yük dağılımı sağlanır.

Elektrik panosunun fiziksel yerleşimi, iç donanım organizasyonu, koruma elemanları ve bağlantı şemasını gösterir. Bakım kolaylığı ve güvenlik ön planda tutulur.

Sistemin sembolik gösterimi olan tek hat şeması, tüm elektrik sisteminin anahtarını oluşturur. Trafo, şalter, kesici ve koruma elemanları standart sembollerle gösterilir.

Tüm elektrik yüklerinin listelendiği ve güç hesaplamalarının yapıldığı tablodur. Hat ve trafo kapasitelerinin belirlenmesinde temel alınır.

Tüm cihazların aynı anda çalışmayacağı prensibine dayanır. Eş zamanlılık katsayısı ile gerçek talep gücü hesaplanarak sistem optimizasyonu sağlanır.

Sistemde oluşabilecek maksimum kısa devre akımları hesaplanır. Bu hesaplara göre uygun kesici ve koruma elemanları seçilerek güvenlik sağlanır.

Hat uzunluğu ve akım değerlerine göre gerilim düşümü hesaplanır. Kabul edilebilir gerilim düşümü sınırlarında minimum kablo kesiti belirlenir.

Topraklama elektrotları, iletken kesitleri, bağlantı detayları ve ölçüm noktalarını içerir. Can güvenliği ve cihaz koruması için hayati öneme sahiptir.

Yıldırıma karşı koruma sistemlerinin yerleşimi, yakalama uçları, iniş iletkenleri ve topraklama detaylarını içerir. Binanın ve tesisin yıldırımdan korunmasını sağlar.

Kaçak akım koruma rölelerinin seçimi, yerleşimi ve hassasiyet değerlerinin belirlenmesini içerir. Hayat koruma ve yangın koruma amaçlı sistemler tasarlanır.

Dedektör yerleşimleri, alarm butonları, sirenler ve kontrol paneli bağlantılarını içerir. Yangın anında erken uyarı ve tahliye için kritik sistemdir.

Acil durum aydınlatma armatürleri, çıkış işaretleri ve yönlendirme levhalarının yerleşimini içerir. Enerji kesintisinde otomatik devreye girer.

Data, telefon, güvenlik kamerası, ses sistemleri gibi zayıf akım sistemlerinin elektrik projesine entegrasyonunu içerir. Kablo güzergahları ve besleme noktaları belirlenir.

Kesintisiz güç kaynakları ve jeneratörlerin yerleşimi, bağlantı şemaları ve otomatik transfer sistemlerini içerir. Kritik yüklerin enerji kesintisinden korunmasını sağlar.

Enerjinin trafodan son kullanıcıya kadar dağıtım şemasını gösterir. Hat organizasyonu, grup dağılımları ve kontrol sistemleri detaylandırılır.

Kablo tava ve kanallarının yerleşimi, boyutlandırılması ve kablo güzergah planını içerir. Kablo düzeni, bakım kolaylığı ve hava sirkülasyonu dikkate alınır.

Elektrik odası içi ekipman yerleşimi, güvenlik mesafeleri, havalandırma ve soğutma sistemlerini içerir. Ekipman ömrü ve güvenli işletme için kritiktir.

Panonun kısa devre dayanım kapasitesi ve termik karakteristikleri analiz edilir. Malzeme seçimi ve tasarım bu analizlere göre yapılır.

IEC, TSE, Elektrik İç Tesisleri Yönetmeliği gibi ulusal ve uluslararası standartların projeye uygulanmasını içerir. Yasal zorunluluklar ve teknik gereklilikler sağlanır.

Projenin EİTY (Elektrik İç Tesisleri Yönetmeliği) maddelerine uygunluğunun kontrolünü içerir. Tesisatın yasal olarak geçerli olması için zorunludur.

Tüm ekipman, hat, pano ve devrelerin standardize edilmiş etiketleme ve numalandırma sistemini içerir. Bakım, arıza tespiti ve işletme kolaylığı sağlar.

Saha uygulamasının projeye uygunluğunun kontrol süreçlerini içerir. Uygulama hatalarının önlenmesi ve proje doğruluğunun sağlanması amaçlanır.

Tesisat tamamlandıktan sonra yapılan test, ölçüm ve devreye alma prosedürlerini içerir. Toprak direnci, yalıtım direnci, kaçak akım testleri yapılır.

Geçici kabul öncesi yapılan son kontroller, eksik listeleri ve düzeltme süreçlerini içerir. Projenin müşteriye teslim hazırlık aşamasıdır.

Yanlış kablo kesiti seçimi, yetersiz koruma, hatalı yerleşim, standartlara uymama gibi sık yapılan hatalar ve çözüm önerilerini içerir.
